Analyse av vanlige svikt Årsaker til gummi bredvinkelbelter: Forebyggende tiltak fra brudd til glidning

1. Feilformer og årsaker til Gummi bredvinkelbelter

Belt kroppsbrudd

Typiske manifestasjoner:

Tverrgående/langsgående riving, serraterte kanter

Beltekjernelaget (polyesterledning eller stålkabel) er utsatt

Hovedårsaker:

Overbelastningsdrift: Overskridelse av designkraften (for eksempel plutselig oppstartsvirkning av motoren)

Misjustering av remmer: Parallellismavvik> 1 °/100 mm, noe som resulterer i ensidig stresskonsentrasjon

Aldringsprekker: Langvarig handling av ozon/ultrafiolette stråler gjør gummi sprø (mer vanlig i utendørs utstyr)

Tannoverflate slitasje og blokkeringsfall

Typiske manifestasjoner:

Tanntopp bærer i et plan, tannrotgummi skreller av

Ledsaget av "knirkende" støy under overføring

Hovedårsaker:

Smørforurensning: Fett trenger inn i beltetennene, akselererer gummivesivelse (kloroprengummi er spesielt følsom)

Mismatching av remskive

Hyppig start og stopp: Øyeblikkelig friksjon genererer høy temperatur (> 120 ℃) som fører til gummikarbonisering

Sideklær og delaminering

Typiske manifestasjoner:

Siden av beltet er skinnende, og kantmaterialet faller av

Peeling skjer mellom flerlagsstrukturen

Hovedårsaker:

Slitasje av remskiven: gapet er større enn 3 mm, noe som får beltet til å avvike

Utilstrekkelig spenning: SAG overstiger 1,6% av midtavstanden

Kjemisk korrosjon: Kontakt med syre/alkali væsker (for eksempel gjødselplanteutstyr)

Glidning og redusert effektivitet

Typiske manifestasjoner:

Hastighetssvingningen på det passive hjulet er større enn 5%

Beltekroppen varmes opp betydelig (varmt å ta på)

Hovedårsaker:

Oljeforurensning: Oljelekkasje fra redusering av redusering av beltet overflate

Feil innledende spenning: Det nye beltet er ikke forhåndsstrekket i henhold til standarden (vanligvis må det overstige arbeidsspenningen med 10% og løpe i 24 timer)

Fuktig miljø: Vannfilm reduserer friksjonskoeffisienten

Tidlig utmattelsessvikt

Typiske manifestasjoner:

Sprekker på beltet overflate, ingen tegn til mekanisk skade

Brukstiden er mindre enn 30% av det nominelle levetiden

Hovedårsaker:

Vibrasjon overstiger standarden: Utstyrets fundament er løs eller den dynamiske balansen er dårlig (vibrasjonshastighet> 4,5 mm/s)

Herding med lav temperatur: gummien mister elastisiteten når du løper under -15 ℃

Materialer av dårlig kvalitet: Billige produkter med resirkulert gummiinnhold> 20%

2. Forebyggende tiltak og løsninger

Installasjons- og igangkjøringsspesifikasjoner

Remskallkalibrering:

Bruk laserjusteringsinstrument for å justere parallellismen (avvik ≤ 0,1 mm/m)

Forsikre deg om at baffelgapet er 1-2mm

Drifts- og vedlikeholdspunkter

Rengjøringsledelse:

Tørk beltekroppen med isopropylalkohol hver måned for å fjerne olje/støv

Ikke bruk trådbørste for å rengjøre tannsporet

Tilstandsovervåking:

Infrarød termometer overvåker driftstemperaturen (＞ 90 ℃ krever avslutningsinspeksjon)

Registrering av belte med regelmessig belte (over 3% krever utskifting)

Erstatningsstandarder

Umiddelbar erstatning er nødvendig i følgende situasjoner:

Tannhøyde slitasje ＞ 30% (målt med bremseklave)

Tverrgående sprekkdybde ＞ 2mm

Beltekroppen vrir og kan ikke gjenopprettes til retthet

3. FAQ for gummi vinkelbelte: Alle svar på vanlige spørsmål

Q1: Hvordan spenning på riktig måte under installasjonen?

A: Tre trinn:

Opprinnelig spenning: Trykk på midten av beltet, droppen skal være 1,6% av sentrumsavstanden

Løpsjustering: Stram opp på nytt etter 24 timers drift for å eliminere innledende forlengelse

Krav til flere belter: Lengdeforskjellen til den samme gruppen av belter er ≤0,5%, ellers vil belastningen være ujevn

Q2: Hvordan forlenge levetiden til vidvinkelbeltet?

Daglig vedlikehold: Rengjør belteoverflaten med isopropylalkohol hver måned, og stålbørster er forbudt

Lagringskrav: Heng på et kult sted for å unngå overlappende deformasjon

Erstatningsstandard: Tannhøyde slitasje> 30% eller tverrgående sprekkdybde> 2mm må byttes ut umiddelbart

Q3: Kan vidvinkelbeltet erstatte det synkrone beltet?

A: Det må velges i henhold til scenen:

Velg et vidvinkelbelte: Bufferoverføring som tillater svak glidning (for eksempel vifter, transportører)

Velg et synkront belte: Presisjonsoverføring som krever streng synkronisering (for eksempel CNC -maskinverktøy)

Produkter anbefales

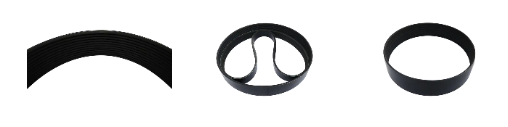

Gummi vidvinkelbelte
